Gewinde-Dichtstopfen
Die Gewinde-Dichtstopfen sind einteilige Elemente zum Zwecke der Abdichtung einer Bohrung, z.B. bei hydraulischen Komponenten oder Schmiersystemen, dem sogenannten b&m-KL Plug®. Dieser Gewindedichtstopfen wird erst beim Setzvorgang zweiteilig und besteht dann aus einem konischen Innenteil mit Gewinde in einer Sacklochbohrung und einer Hülse. Beim Setzvorgang wird das konische Innenteil in die Hülse gezogen, die dadurch aufgeweitet wird. Für den Setzvorgang wird ein ziehendes Werkzeug benötigt mit einem Gewindedorn, der den Gewinde-Dichtstopfen auf- und abspindeln kann.
Bei einer anderen Bauform des Gewinde-Dichtstopfens handelt es sich um eine zweiteiliges Element, bei dem das konische Innenteil und die Hülse vormontiert werden muss.
Das jüngste Element der Dichtstopfentechnik
Der nachfolgend abgebildete Handarbeitsplatz für Gewinde-Dichtstopfen ist für die Gewinde-Dichtstopfen M4–M10 ausgelegt. Die Setzkraft ist je nach Druckübersetzer wählbar mit 5, 19 oder 31 kN. Der Setzhub beträgt 12 mm. Der bürstenlose Getriebemotor gewährleistet eine Aufspindeldrehzahl von 500 1/min und eine Abspindeldrehzahl von 1000 1/min.
Das Setzgerät ist vertikal an einem Geräteständer montiert, der mit Kugelführung und zwei Federzügen zur Kompensation des Gewichtes ausgestattet ist. Es handelt sich hierbei um einen Geräteständer mit Linearführungen. Im Schaltschrank befindet sich eine elektrische Steuerung mit der Siemens Logo und einem Controller für den Getriebemotor.

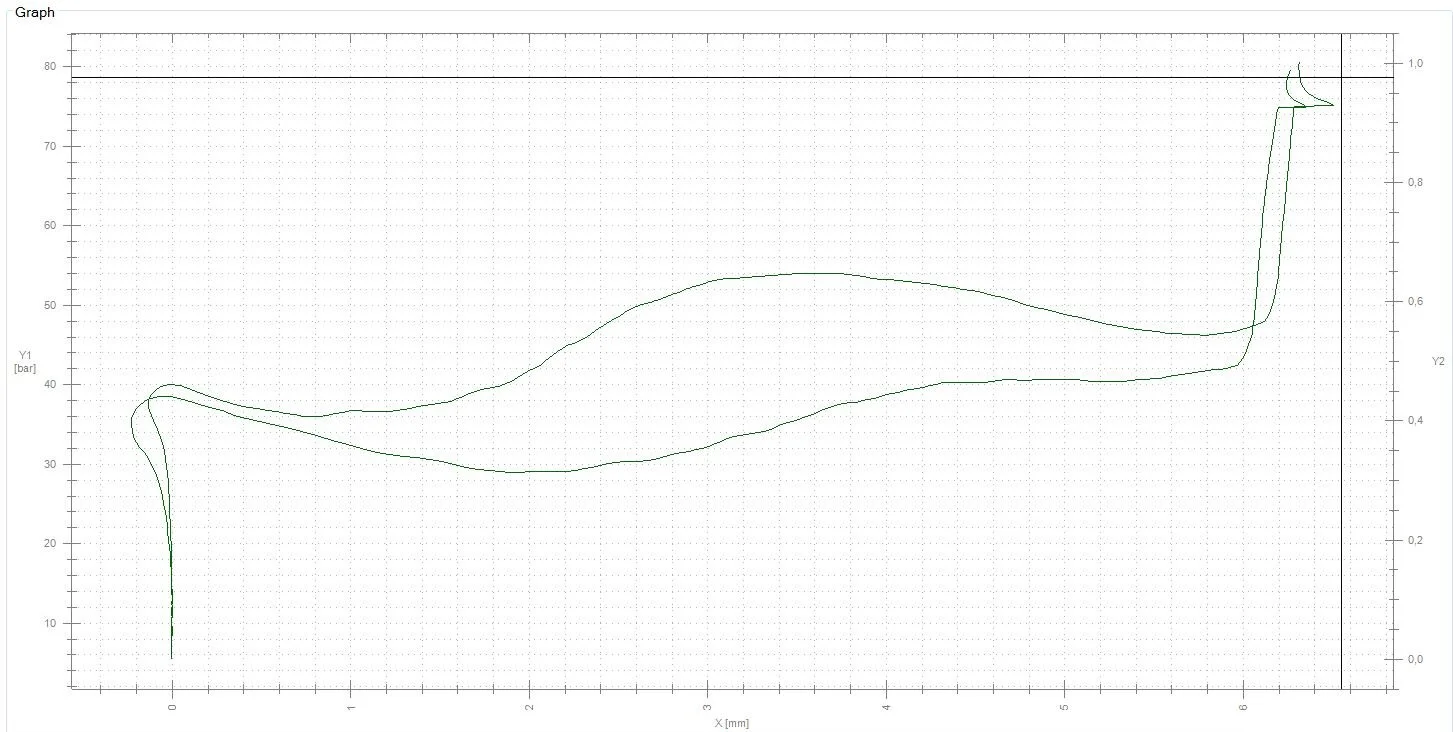

Die obere Kurve zeigt den b&m-KL Plug®, wenn er in einer Bohrung mit der richtigen Toleranz gesetzt wird, die unteren Kurve entsteht, wenn der KL Plug in der Luft oder in einer zu großen Bohrung gesetzt wird.
Die Setzkurven rechts zeigen die Reproduzierbarkeit von vier IO Prozessen.
Die pneumatische Steuerung erfolgt über ein Elektromagnetventil für die Abschaltung der Setzkraft, wenn der vorgegebene Wert am Messwertverstärker erreicht wurde. Mit dem Messwertverstärker Digiforce 9311® steht eine vollwertige Prozessüberwachung mit Druck- und Wegsensor zur Verfügung. Alternativ kann die kraftgesteuerte Abschaltung auch mit einem intelligenten Drucksensor erfolgen.
Die vollautomatische Verarbeitung der Gewinde-Dichtstopfen funktioniert ähnlich wie bei den Blindnietmuttern und kann dort nachgelesen werden.
